288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO
2
MOQ
negotiable with wenglin@hngce.com
ราคา
288V 125A Relay HV BMS 3U highly integrated for LFP NCM LTO Battery
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: GCE
ได้รับการรับรอง: CE/RoHS/SGS/MSDS
หมายเลขรุ่น: 3U
แสงสูง:

288V HV BMS

,

แบตเตอรี่ LTO HV BMS

การชำระเงิน
รายละเอียดการบรรจุ: กล่องกระดาษลูกฟูก
เวลาการส่งมอบ: 15-20 วัน
สามารถในการผลิต: 1000 ชุด/เดือน
ข้อมูลจำเพาะ
ยี่ห้อ: GCE
หมายเลขรุ่น: 3U (RBMS07S2-3-125A288V)
ชื่อผลิตภัณฑ์: 288V125A DC BMS
จำนวนสตริง: 90S
โปรโตคอลการสื่อสาร: Rs485, CAN, LAN
ประเภทแบตเตอรี่: LFP, NCM, LTO...
ขั้นต่ำ: ยอมรับตัวอย่าง 1 ชิ้น
น้ำหนักหีบห่อ: 21กก.
รายละเอียดสินค้า
288V 125A รีเลย์ BMS 16S HV Master BMS ระบบการจัดการพลังงานภายในบ้าน

288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 0
  • 288V125แอมป์






โปรโตคอลการสื่อสาร:
Rs485, CAN, LAN, หน้าสัมผัสแห้ง, Modbus

* เคส 19 นิ้ว มาตรฐาน 3U

* มีประสิทธิภาพ เสถียร และเชื่อถือได้

* ขนาด:W482*H132*D500mm



288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 1

12S-24S BMU(สเลฟ)

12S-24S BMU มีเซ็นเซอร์อุณหภูมิ 8 ชิ้น, แรงดันพัดลม 48V (17S-24S 12V), ช่วงการตรวจจับแรงดันไฟฟ้า 0-5V, กำลังไฟ 12V
อุปทาน, การบริโภคน้อยกว่า 20mA, การสื่อสาร CAN2.0 B
288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 2

ชุดสายไฟ-สายสัญญาณ

ลวด 18 พิน + 20 พิน ความยาวมาตรฐาน 600 มม. 900 มม. 1200 มม. สายเซ็นเซอร์อุณหภูมิ: ความยาวมาตรฐาน 600 มม. 900 มม. 1200 มม.
สายพัดลม: 600mm


288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 3

สายบังเหียน-สายสื่อสาร

สายสื่อสารกำลังเชื่อมต่อจาก master BMS ไปยังแต่ละ BMU ด้วยการเชื่อมต่อแบบคาสเคด พอร์ตสุดท้ายสำหรับความต้านทานของเทอร์มินัล

288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 4



  • ระบบการจัดการแบตเตอรี่ขั้นสูง --- ระบบการจัดการแบตเตอรี่แบบบูรณาการขั้นสูงช่วยให้ตรวจสอบได้อย่างราบรื่น
  •
  • การทดสอบตัวเองและการตรวจจับสถานะการทำงานที่สมบูรณ์แบบด้วยจอแสดงผล HMI ข้อมูลการทำงานของระบบได้อย่างรวดเร็ว
  •
  • กลยุทธ์การควบคุมและป้องกันระบบที่สมบูรณ์แบบและเชื่อถือได้เพื่อปกป้องความปลอดภัยของแบตเตอรี่อย่างเต็มที่ ยืดอายุการใช้งานของแบตเตอรี่คุ้มกัน
  •
  • การออกแบบโมดูลาร์ กำหนดค่าได้ ปรับขนาดได้ --- การผสมผสานที่ยืดหยุ่นของหน่วยเก็บพลังงานหลายตัว
  •
  • สามารถขยายไปสู่ระบบกักเก็บพลังงานที่ใหญ่ขึ้น รองรับสูงสุด 272 (ตะกั่ว-คาร์บอนแบตเตอรี่ 400) ชุดแบตเตอรี่
  •
  • ความจุขนาดใหญ่ --- ชิปหน่วยความจำความจุสูงในตัวสามารถจัดเก็บคีย์จำนวนมากข้อมูลการดำเนินงาน แต่ยังสามารถติดตั้งการ์ด SD สำหรับการเข้าถึงแบบออฟไลน์
  •
  • PCS มีฟังก์ชั่นการควบคุมโปรโตคอล ทางเลือกของรุ่นเซอร์กิตเบรกเกอร์
  •
  • อินเทอร์เฟซการสื่อสารที่หลากหลาย --- RS485, CAN, Ethernet หลายตัว, อินพุตและเอาต์พุตแบบสัมผัสแห้งอินเทอร์เฟซ, รองรับตลาดส่วนใหญ่ด้วย PCS, การสื่อสารเซิร์ฟเวอร์ตรวจสอบ
  •
  • PCS ที่ไม่มีฟังก์ชั่นการควบคุมโปรโตคอล ทางเลือกของคอนแทคเตอร์ + รุ่นเบรกเกอร์
  •
  • ควบคุมการไหลเวียนอัตโนมัติและการควบคุมออฟไลน์เครื่องขนานอัตโนมัติได้อย่างง่ายดายแบตเตอรี่แบบขนาน(รุ่นต่อท้ายการเลือก D).


3U BMS สำหรับ ESS

192V-600V, 125A-160A

รองรับ BMS หลายตัวพร้อมกันเพื่อให้ได้ความจุที่มากขึ้น

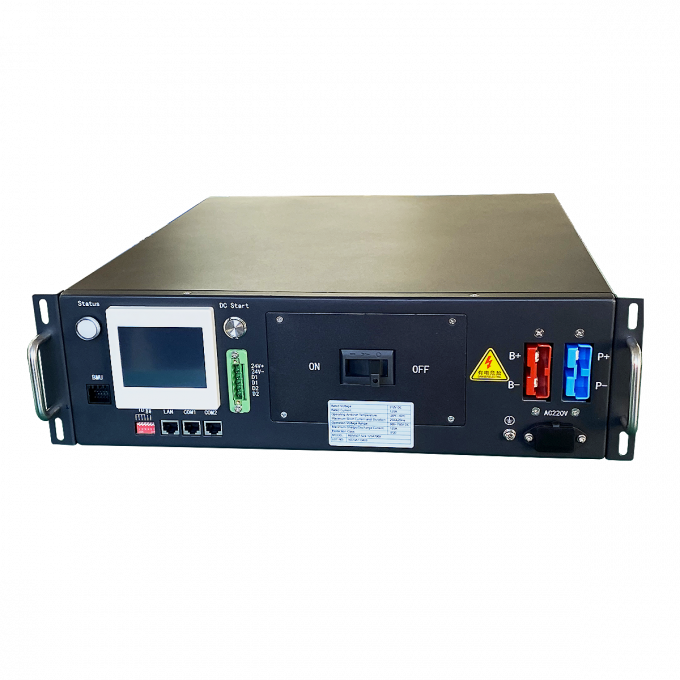

288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 5

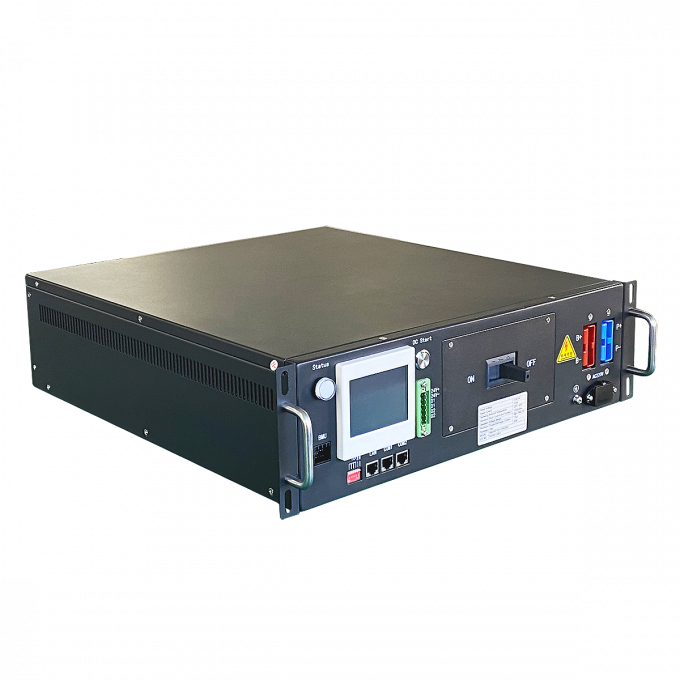

288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 6
288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 7



ข้อมูลจำเพาะ
ชื่อผลิตภัณฑ์
BMS
หมายเลขรุ่น
RBMS07S2-0-250A288V
วิธีป้องกัน
MCCB+คอนแทคเตอร์
จัดอันดับช่วงปัจจุบัน
-250A~250A
ช่วงแรงดันไฟฟ้า
144V-288V
ความแม่นยำในการสุ่มตัวอย่างในปัจจุบัน
1.0%FSR
อินเทอร์เฟซการสื่อสารกับ BMU
RS485/CAN
อินเทอร์เฟซการสื่อสารกับ BMU
สามารถ
อินเทอร์เฟซการสื่อสารกับ BMU
RS485/CAN
การสื่อสารกับซอฟต์แวร์ตรวจสอบ/ EMS
อีเธอร์เน็ต
รองรับการอัพเกรด IAP
ใช่
รองรับการแสดงผล HMI และพารามิเตอร์
ไม่มี (เสียบเสริม)
การตรวจจับฉนวน
ใช่ (ไม่บังคับ)
โมดูลไฟฟ้าแรงสูง
รองรับการเริ่มต้น DC (อุปกรณ์เสริม)
เอาต์พุตหน้าสัมผัสแบบแห้ง (ปกติเปิด)
ไม่
ปริมาณ BMU สูงสุด
20
พลัง
24VDC (18 ~ 28V)
การใช้พลังงาน
≤20W
ขนาด(กว้าง*สูง*ลึก)mm
4U (440*178*600)
ทางออก
ด้านหน้า
เซ็นเตอร์แทป
การสนับสนุน (ไม่บังคับ)
น้ำหนักสุทธิ
23กก.





ข้อควรระวังเพื่อความปลอดภัย

  • เครื่องมือสำหรับบุคลากรในการติดตั้งและการว่าจ้างจะต้องหุ้มฉนวน
  • ต้องสวมถุงมือยางฉนวนระหว่างการติดตั้งและบำรุงรักษาสวมแว่นตาและรองเท้าบูทหุ้มฉนวน แล้วแต่กรณีเพื่อหลีกเลี่ยงอุบัติเหตุด้านความปลอดภัยที่อาจเกิดขึ้น
  • การติดตั้ง การว่าจ้าง และการบำรุงรักษาของโลหะเกลียวที่เกิดขึ้นในกระบวนการ เช่น การทิ้งแบตเตอรี่ ต้องแน่ใจว่าได้ใช้เครื่องมือฉนวนในการถอด คุณไม่สามารถทิ้งเศษซากได้
  • เมื่อจำเป็นต้องบำรุงรักษา จะต้องตัดการเชื่อมต่อเบรกเกอร์หลักของ CBMS เพื่อตัดการเชื่อมต่อของก้อนแบตเตอรี่กับบัส PCS DC
  • ตามข้อกำหนดของโครงการ พารามิเตอร์ต่างๆ เช่น ประจุและกระแสไฟดิสชาร์จ และแรงดันไฟชาร์จและดิสชาร์จของระบบการจัดการแบตเตอรี่ในช่วงเริ่มต้น
  • การติดตั้งและแก้จุดบกพร่องหมายเลขเอกสารพารามิเตอร์ไม่สามารถเปลี่ยนแปลงได้โดยไม่ได้รับอนุญาตมิฉะนั้น อายุการใช้งานแบตเตอรี่อาจสั้นลง และแบตเตอรี่ร้ายแรงอาจเสียหาย ก่อให้เกิดอันตรายร้ายแรงต่ออุบัติเหตุด้านความปลอดภัย
  • กรณีเกิดเพลิงไหม้บริเวณตู้เก็บพลังงาน ควรใช้เครื่องดับเพลิงชนิดผงแห้งหรือทรายดับเพลิงการดับเพลิงด้วยของเหลวอาจทำให้เกิดไฟฟ้าช็อตได้
  • หากไม่ได้ใช้งานระบบเป็นเวลานาน ให้ถอดเซอร์กิตเบรกเกอร์หลักของตู้แบตเตอรี่ออก
  • พยายามหลีกเลี่ยงการใช้ในระยะยาวในสภาพแวดล้อมการทำงานต่อไปนี้:
  • เกินช่วงอุณหภูมิหรือความชื้นที่ระบุในข้อกำหนด
  • แรงสั่นสะเทือนหรือเสี่ยงต่อการกระแทกของสถานที่
  • แสงแดดโดยตรงหรือใกล้แหล่งความร้อนของสถานที่
  • ฝุ่น สารกัดกร่อน ไวไฟ สเปรย์เกลือสูง



CBMS การวาดภาพตัวอย่าง Produsts มาตรฐาน





288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 8



บริษัทของเรา


เราเป็นบริษัทที่มีประสบการณ์หลายปีในด้านระบบการจัดการแบตเตอรี่ ทำให้พวกเขาทำงานเพื่อลูกค้าของเรา เพื่อให้มั่นใจว่าระบบของพวกเขาทำงานอย่างมีประสิทธิภาพมากขึ้น ดังนั้นจึงได้รับประโยชน์จากประสิทธิภาพพลังงานที่เหมาะสมและระดับความสะดวกสบายที่เพิ่มขึ้น

เราใช้โปรแกรมอัจฉริยะและทีมวิศวกรที่มีทักษะของเราได้รับการฝึกฝนให้เข้าใจวิธีบรรลุเป้าหมายนี้


ไม่จำเป็นต้องใช้ระบบตรวจสอบพลังงานแยกต่างหากหรืออินเทอร์เฟซที่ซับซ้อน


เจ้าหน้าที่ BMS มีความรู้และเข้าถึงได้ดีมาก และสามารถวินิจฉัยปัญหาได้อย่างรวดเร็วพวกเขาเป็นมืออาชีพมากในประเด็นการสื่อสารกับเราและลูกค้าของเรา



288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 9


สถานการณ์การสมัคร

◎ ระบบจัดเก็บพลังงานแบตเตอรี่ (BESS)
◎ การจัดเก็บพลังงานนอกกริด
◎ ศูนย์ข้อมูล
◎การจัดเก็บพลังงานการปรับความถี่กริด
◎ ติดตามกำลัง / แรงฉุด
◎ แหล่งจ่ายไฟ LFP UPS



288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 10

288V 125A รีเลย์ HV BMS 3U แบบบูรณาการอย่างสูงสำหรับแบตเตอรี่ LFP NCM LTO 11
