GCE กล่าวว่า เราสามารถสร้างเซลล์ได้ 8 สาย 12S ,13S...23S, 24S เซลล์ใดเซลล์หนึ่งเป็นโมดูลพื้นฐาน คุณหลายคนติดตั้ง mosfet bms (lowvolatge bms หรือ Xs bms) ลงในโมดูลแบตเตอรี่พื้นฐาน (สูงสุด 20Kwh) ) ในฐานะที่เป็นระบบอิสระ ฉันเดาว่าพวกคุณคงคุ้นเคยกันดีตอนนี้ ฉันต้องการให้คุณสร้างแต่ละโมดูลที่เหมือนกันทั้งหมดเป็นอนุกรมเพื่อให้ได้ 200kwh ขึ้นไปคุณจะคิดอย่างรวดเร็วว่าจะทำให้โมดูลทั้งหมดเป็นแบบคู่ขนานใช่ไหมแต่นี่ไม่ใช่ทางออกที่ดีมันไม่มีประสิทธิภาพหรือสมบูรณ์แบบโปรดทิ้งมันไปในมหาสมุทรแปซิฟิก

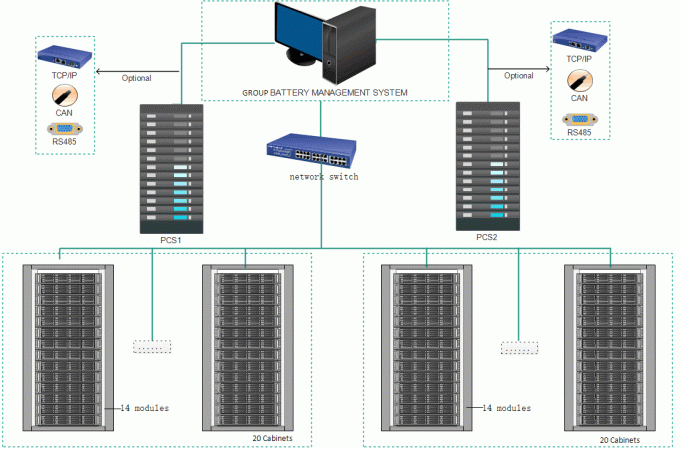

GCE มี R&D bms ไฟฟ้าแรงสูงมาเกือบ 10 ปีแล้ว เรามีโครงสร้าง BMS 3 ระดับพร้อมโซลูชันที่สมบูรณ์แบบสำหรับชุดโมดูลแบตเตอรี่พื้นฐานและขนานกันเพื่อให้ได้ 100kwh ถึง 1Gwh ขึ้นไปโปรดดูภาพ เราติดตั้ง BMU (slave bms) ลงในโมดูลแบตเตอรี่พื้นฐาน แต่ละโมดูลเชื่อมต่อกันเป็นน้ำตกโดยชุดสายไฟ CAN บัสที่แยกได้จนถึง RBMS (ชั้นวาง bms / master bms) BMU เก็บแรงดันไฟฟ้าและอุณหภูมิจากแต่ละตัว เซลล์ของโมดูลความสมดุลของแรงดันไฟฟ้าระหว่างโมดูลแบตเตอรี่สามารถทำได้โดยการสตาร์ทพัดลมหรือปรับสมดุลความต้านทานเราสามารถตั้งค่าหมายเลข ID ของ RBM แต่ละตัวผ่านไดอัลสวิตช์ และทำให้ RBMS แต่ละอันขนานกันด้วยสายเคเบิลเครือข่ายเราใช้ Stack BMS รวบรวมข้อมูลทั้งหมดจากแต่ละ RBMSGCE มีการสำรองอินเทอร์เฟซที่หลากหลายและเป็นมิตรกับการเข้าถึงระบบภายนอก เทคโนโลยีหลักของ GCE คือการทำให้แน่ใจว่ามีการสื่อสารระบบที่เสถียร มีประสิทธิภาพ และเชื่อถือได้
