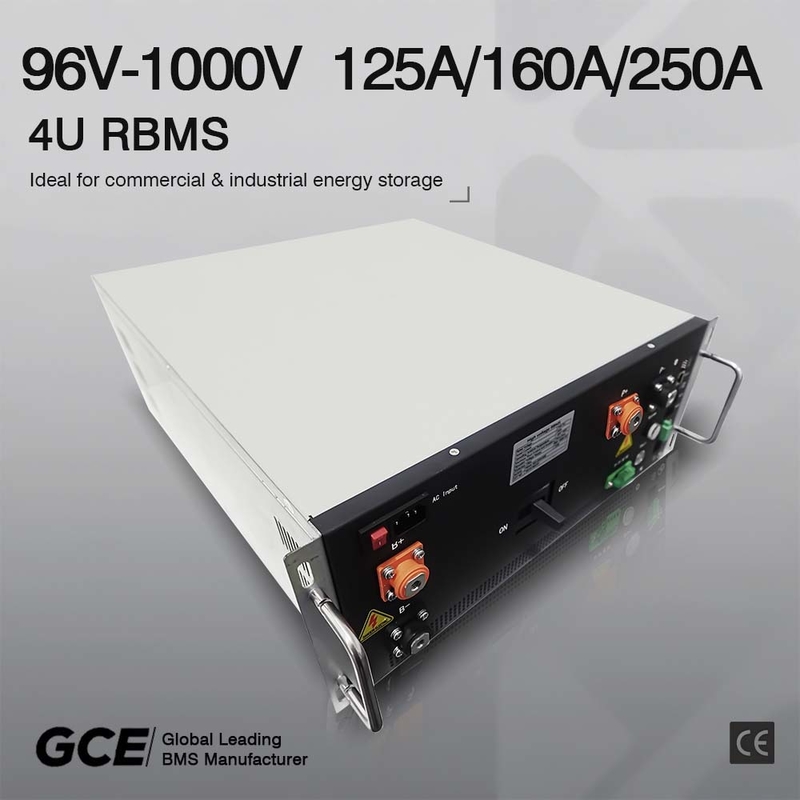

Lifepo4 BMS 240S 768V 160A BMS สำหรับ UPS ESS Solar Off-Grid BESS ระบบ De Gestion De Bateria
การกำหนดค่า 768V160A HV BMS:
โซลูชัน HV 240S768V 160A BMS ครบชุดหนึ่งชุดประกอบด้วย:
1 ชุด Master BMS รุ่น #: RBMS07-S20-160A768V
16 ชุด 15S Slave BMU รุ่น #: BMU07-15S8T48F
16 ชุด 15S สายรัด
สายรัดประกอบด้วย:
ลวดรับแรงดันและอุณหภูมิ,
สายสื่อสารภายนอกของ BMU พร้อมพอร์ต Shenji
สายไฟสำหรับพัดลม
![]() |
![]() |
![]() |
![]() |
เครื่องประดับ:
![]() |
![]() |
![]() |
12S-24S BMU(สเลฟ) 12S-24S BMU มีเซ็นเซอร์อุณหภูมิ 8 ชิ้น, แรงดันพัดลม 48V (17S-24S 12V), ช่วงการตรวจจับแรงดันไฟฟ้า 0-5V, แหล่งจ่ายไฟ 12V, การบริโภคน้อยกว่า 20mA, การสื่อสาร CAN2.0 B
|
สายรัด-สายรับสัญญาณสาย 18 P + 20P ความยาวมาตรฐาน 600 มม. 900 มม. 1200 มม. สายเซ็นเซอร์อุณหภูมิ: ความยาวมาตรฐาน: 600 มม. 900 มม. 1200 มม.
สายไฟพัดลม: 600mm
|
สายรัด- สายสื่อสารสายสื่อสารกำลังเชื่อมต่อจากมาสเตอร์ BMS ไปยังแต่ละ BMU ด้วยการเชื่อมต่อแบบคาสเคด พอร์ตสุดท้ายใช้สำหรับความต้านทานของเทอร์มินัล
|
ข้อมูลจำเพาะ:
ชื่อผลิตภัณฑ์ | BMS (ระบบจัดการแบตเตอรี่) |
หมายเลขรุ่น | RBMS07-S20-160A768V |
วิธีการป้องกัน | MCCB+คอนแทคเตอร์ |
จัดอันดับช่วงปัจจุบัน | -250A~250A (สูงสุด 500A) |
ช่วงแรงดันไฟฟ้า | 96V-1000V |
ความแม่นยำในการสุ่มตัวอย่างในปัจจุบัน | 1.0%FSR |
อินเทอร์เฟซการสื่อสารกับ PCS | RS485/CAN |
อินเทอร์เฟซการสื่อสารกับ BMU | สามารถ |
อินเทอร์เฟซการสื่อสารกับ SBMS | RS485/CAN |
การสื่อสารกับซอฟต์แวร์ตรวจสอบ/ EMS | อีเธอร์เน็ต |
รองรับการอัพเกรด IAP | ใช่ |
รองรับการแสดงผล HMI และพารามิเตอร์ | ไม่ (ปลั๊กอินเสริม) |
การตรวจจับฉนวน | ใช่ (ไม่บังคับ) |
โมดูลไฟฟ้าแรงสูง | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) |
เอาต์พุตหน้าสัมผัสแบบแห้ง (ปกติเปิด) | ไม่ |
ปริมาณ BMU สูงสุด | 20 |
พลัง | 24VDC (18 ~ 28V) |
การใช้พลังงาน | ≤20W |
ขนาด(กว้าง*สูง*ลึก)mm | 4U (440*178*600) |
ทางออก | ด้านหน้า |
แทปเซ็นเตอร์ | การสนับสนุน (ไม่บังคับ) |
น้ำหนักสุทธิ | 28kgs |
โครงสร้างไดอะแกรม BMS GCE HV 3 ระดับ:
