Lifepo4 BMS 120S 384V 160A BMS สำหรับ UPS ESS Solar Off-Grid BESS ระบบ De Gestion De Bateria
แนะนำ บริษัท:
Hunan Group Control Energy Technology Co., Ltd.(GCE) เป็นบริษัทไฮเทคที่เชี่ยวชาญด้านการวิจัยและพัฒนาอุปกรณ์ต่อพ่วง BMS และอุปกรณ์แบตเตอรี่ลิเธียมระบบจัดการแบตเตอรี่ลิเธียมอัจฉริยะประสิทธิภาพสูงที่ผลิตโดยบริษัทของเราใช้เทคโนโลยีชั้นนำระดับสากล ซึ่งช่วยปรับปรุงประสิทธิภาพการจัดการแบตเตอรี่อย่างมากและยืดอายุการใช้งานของแบตเตอรี่ลิเธียมกลยุทธ์การควบคุม BMS ขั้นสูงช่วยหลีกเลี่ยงปัญหาและความไม่แน่นอนที่คู่แข่งส่วนใหญ่ต้องเผชิญสำหรับ BMS ของเรา
BMS ซอฟต์แวร์แรงดันต่ำ 4S ถึง 24s มีการใช้งานที่หลากหลาย อินเทอร์เฟซของผลิตภัณฑ์ที่หลากหลาย ความสามารถในการปรับขนาดที่แข็งแกร่ง และความเข้ากันได้ของการพัฒนารอง30s ถึง 75s BMS ใช้การออกแบบและรีเลย์แบบรวม master-slave เพื่อตอบสนองความต้องการแบตเตอรี่ลิเธียมของแบตเตอรี่ความจุขนาดเล็กหลายสายลดต้นทุนการใช้งานของผู้ใช้อย่างมาก60s-270s ใช้สถาปัตยกรรมสามระดับมาสเตอร์-ทาส ซึ่งสามารถตอบสนองความต้องการแบบอนุกรมและแบบคู่ขนานของแบตเตอรี่ลิเธียมเดี่ยวความจุสูงภายใน 1000V
ด้วยการฝึกฝนเทคโนโลยีหลักของ BMS และการประดิษฐ์บนพื้นฐานนี้ บริษัทของเราได้พัฒนาอุปกรณ์ต่อพ่วงแบตเตอรี่ลิเธียมที่หลากหลายเพื่อตอบสนองความต้องการคุณภาพสูงของตลาด
การกำหนดค่า BMS โซลูชันโดยรวมของ HV:
โซลูชัน HV 120S384V 160A BMS ที่สมบูรณ์หนึ่งชุดประกอบด้วย:
1 ชุด Master BMS รุ่น #: RBMS07-S20-160A384V
8 ชุด 15S Slave BMU รุ่น #: BMU07-15S8T48F
8 ชุด 15S สายรัด
สายรัดประกอบด้วย:
ลวดรับแรงดันและอุณหภูมิ,
สายสื่อสารภายนอกของ BMU พร้อมพอร์ต Shenji
สายไฟสำหรับพัดลม
|
|
|
|
12S-24S BMU(สเลฟ) 12S-24S BMU มีเซ็นเซอร์อุณหภูมิ 8 ชิ้น, แรงดันพัดลม 48V (17S-24S 12V), ช่วงการตรวจจับแรงดันไฟฟ้า 0-5V, แหล่งจ่ายไฟ 12V, การบริโภคน้อยกว่า 20mA, การสื่อสาร CAN2.0 B |
สายรัด- สายรับสัญญาณ สาย 18 P + 20P ความยาวมาตรฐาน 600 มม. 900 มม. 1200 มม. สายเซ็นเซอร์อุณหภูมิ: ความยาวมาตรฐาน: 600 มม. 900 มม. 1200 มม. สายไฟพัดลม: 600mm |
สายรัด- สายสื่อสาร สายสื่อสารกำลังเชื่อมต่อจากมาสเตอร์ BMS ไปยังแต่ละ BMU ด้วยการเชื่อมต่อแบบคาสเคด พอร์ตสุดท้ายใช้สำหรับความต้านทานของเทอร์มินัล |
พารามิเตอร์ทางเทคนิค BMS:

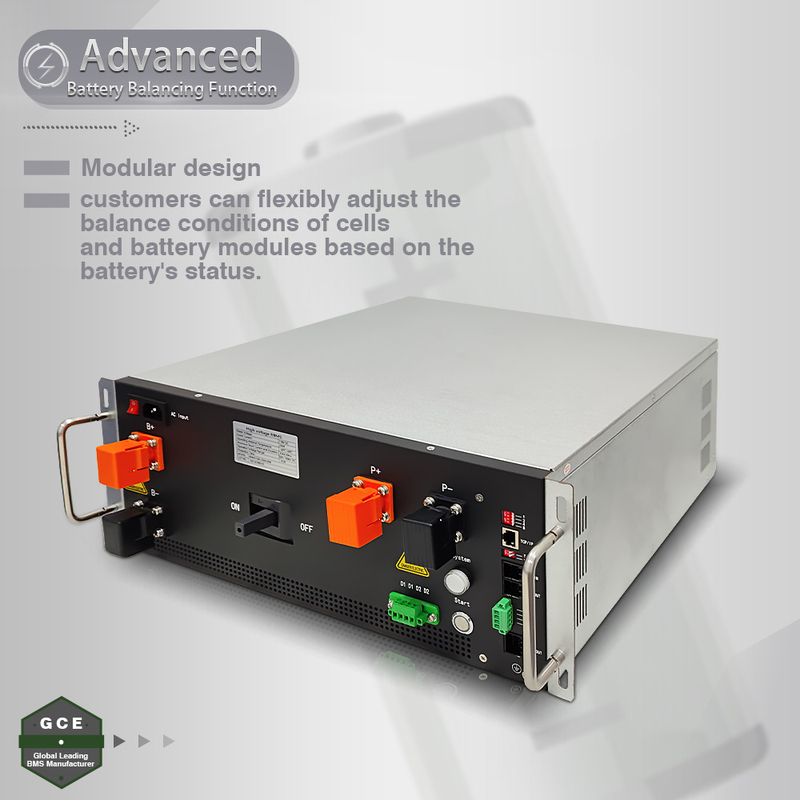

| RBMS (หลัก BMS) | 4U-125A/160A/250A |
| วิธีการป้องกัน | MCCB+คอนแทคเตอร์ |
| เรทรังปัจจุบันอี | -250A~250A |
| ช่วงแรงดันไฟฟ้า | 384V-1000V |
| ความแม่นยำในการสุ่มตัวอย่างปัจจุบัน | 1.0%FSR |
| อินเทอร์เฟซการสื่อสารกับ PCS | RS485/CAN |
| อินเทอร์เฟซการสื่อสารกับ BMU | สามารถ |
| อินเทอร์เฟซการสื่อสารด้วย GBMS | RS485/CAN |
| การสื่อสารกับซอฟต์แวร์ตรวจสอบ/ EMS | อีเธอร์เน็ต |
| รองรับการอัพเกรด IAP | ใช่ |
| รองรับการแสดงผล HMI และการตั้งค่าพารามิเตอร์ | ไม่ (ไม่จำเป็นเสียบ) |
| การตรวจจับฉนวน | ใช่ (ไม่บังคับ) |
| โมดูลไฟฟ้าแรงสูง | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) |
| เอาต์พุตหน้าสัมผัสแบบแห้ง (ปกติเปิด) | ไม่มี |
| ปริมาณ BMU สูงสุด | 18 |
| พลัง | 24VDC (18 ~ 28V) |
| การใช้พลังงาน | ≤25W |
| ขนาด(กว้าง*สูง*ลึก)มม | 4U |
| (440*178*500) | |
| ทางออกการเชื่อมต่อ | ด้านหลังและด้านหน้า |
| แทปเซ็นเตอร์ | การสนับสนุน (ไม่จำเป็น) |
| น้ำหนักสุทธิ | 23กก. |
คุณสมบัติ BMS ไฟฟ้าแรงสูง GCE:
| 1 | ระบบการจัดการแบตเตอรี่ขั้นสูง --- ระบบการจัดการแบตเตอรี่แบบบูรณาการขั้นสูงสามารถรับรู้การตรวจสอบได้อย่างราบรื่น |
| 2 |
ฟังก์ชันตรวจสอบสถานะการทำงานและการตรวจสอบตัวเองที่สมบูรณ์แบบ พร้อมหน้าจอแสดงผล HMI ข้อมูลการทำงานของระบบนั้นชัดเจนในพริบตา |
| 3 | กลยุทธ์การควบคุมและป้องกันระบบที่สมบูรณ์และเชื่อถือได้ รับประกันความปลอดภัยของแบตเตอรี่อย่างครอบคลุม และคุ้มกันเพื่อยืดอายุของชุดแบตเตอรี่ |
| 4 |
การออกแบบโมดูลาร์ กำหนดค่าได้และขยายได้ --- สามารถเก็บพลังงานได้หลายหน่วย รวมและขยายสู่ระบบกักเก็บพลังงานที่ใหญ่ขึ้นอย่างยืดหยุ่น |
| 5 |
อินเทอร์เฟซการสื่อสารมากมาย --- RS485 หลาย CAN อีเธอร์เน็ต อินพุทหน้าสัมผัสแห้ง และอินเทอร์เฟซเอาต์พุต รองรับการสื่อสารกับ PCS และเซิร์ฟเวอร์ตรวจสอบส่วนใหญ่ในตลาด |
| 6 |
โปรโตคอลอินเทอร์เฟซการสื่อสารมีความยืดหยุ่น---โรงงานมาพร้อมกับของบริษัท โปรโตคอลการสื่อสาร และยังสามารถปรับให้เข้ากับ PCS ของผู้ผลิตต่างๆ ตามความต้องการของลูกค้า |
| 7 | ชิปหน่วยความจำความจุสูงในตัวสามารถจัดเก็บข้อมูลการทำงานที่สำคัญได้จำนวนมาก และสามารถเพิ่มการ์ด SD เพื่อรับรู้การจัดเก็บข้อมูลประวัติแบตเตอรี่ |
| 8 |
การควบคุมการไหลเวียนอัตโนมัติและการควบคุมแบบขนาน/ออฟไลน์อัตโนมัติสามารถรับรู้ การเชื่อมต่อแบบขนานของชุดแบตเตอรี่ |
