Lifepo4 แบตเตอรี่ 272S 870.4V 400A ESS ระบบการจัดการ UPS สำหรับ Solar Off-Grid BESS Sistema De Gestion De Bateria
HV . ครบชุดหนึ่งชุด272S870.4V 400Aโซลูชัน BMS ประกอบด้วย:

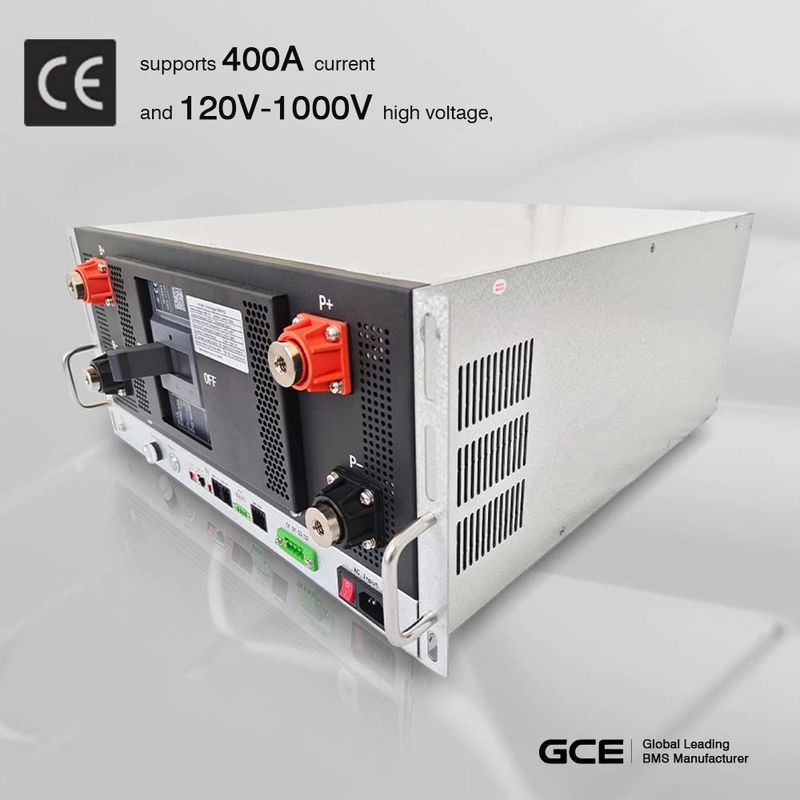

1 ชุด Master BMS รุ่น #: RBMS07-S20-400A870.4V
17 ชุด 16S Slave BMU รุ่น #: BMU07-16S8T48F
17 ชุด 16S สายรัด
ชุดสายไฟ 16S ประกอบด้วย:
20P แรงดันไฟ & 18P ลวดเก็บอุณหภูมิ ความยาวมาตรฐาน 60 ซม.
สายสื่อสารภายนอก BMU พร้อมพอร์ต Shenji ความยาวมาตรฐาน 30 ซม.
สายไฟสำหรับพัดลม ความยาวมาตรฐาน 60 ซม.
แนะนำบริษัท GCE:
Hunan Group Control Energy Technology Co., Ltd.(GCE) เป็นบริษัทไฮเทคที่เชี่ยวชาญด้านการวิจัยและพัฒนาอุปกรณ์ต่อพ่วง BMS และอุปกรณ์แบตเตอรี่ลิเธียมระบบจัดการแบตเตอรี่ลิเธียมอัจฉริยะประสิทธิภาพสูงที่ผลิตโดยบริษัทของเราใช้เทคโนโลยีชั้นนำระดับสากล ซึ่งช่วยปรับปรุงประสิทธิภาพการจัดการแบตเตอรี่อย่างมากและยืดอายุการใช้งานของแบตเตอรี่ลิเธียมกลยุทธ์การควบคุม BMS ขั้นสูงช่วยหลีกเลี่ยงปัญหาและความไม่แน่นอนที่คู่แข่งส่วนใหญ่ต้องเผชิญสำหรับ BMS ของเรา
BMS ซอฟต์แวร์แรงดันต่ำ 4S ถึง 24s มีการใช้งานที่หลากหลาย อินเทอร์เฟซของผลิตภัณฑ์ที่หลากหลาย ความสามารถในการปรับขนาดที่แข็งแกร่ง และความเข้ากันได้ของการพัฒนารอง30s ถึง 75s BMS ใช้การออกแบบและรีเลย์แบบรวม master-slave เพื่อตอบสนองความต้องการแบตเตอรี่ลิเธียมของแบตเตอรี่ความจุขนาดเล็กหลายสายลดต้นทุนการใช้งานของผู้ใช้อย่างมาก60s-270s ใช้สถาปัตยกรรมสามระดับมาสเตอร์-ทาส ซึ่งสามารถตอบสนองความต้องการแบบอนุกรมและแบบคู่ขนานของแบตเตอรี่ลิเธียมเดี่ยวความจุสูงภายใน 1000V
ด้วยการฝึกฝนเทคโนโลยีหลักของ BMS และการประดิษฐ์บนพื้นฐานนี้ บริษัทของเราได้พัฒนาอุปกรณ์ต่อพ่วงแบตเตอรี่ลิเธียมที่หลากหลายเพื่อตอบสนองความต้องการคุณภาพสูงของตลาด
แนะนำผลิตภัณฑ์ BMS ไฟฟ้าแรงสูง GCE:
RBMS หมายถึง BMS ของชั้นวาง แต่ละชั้นวางสามารถสร้างชุดแบตเตอรี่ 15S ได้สูงสุด 20 ชิ้นเป็นชุด เพื่อสร้างแรงดันไฟฟ้าของระบบสูงสุด 1000V
BMU (Battery Management Unit) มี BMU สามประเภท 8S, 12S-16S, 17S-24S สามประเภท คุณสามารถสร้างโมดูลแบตเตอรี่ที่แตกต่างกันตามขนาด น้ำหนัก ปริมาณของเซลล์ แบตเตอรี่แต่ละก้อนจำเป็นต้องติดตั้ง BMU คุณทำได้ ติดตั้งภายในแพ็คของคุณหรือภายนอกด้วยกล่อง BMU
SBMS (Stack BMS) หากคุณต้องการทำให้ระบบแบตเตอรี่ของคุณมีความจุมากขึ้น คุณต้องเพิ่มชั้นวางขนานกัน SBMS สามารถช่วยให้คุณได้รับข้อมูลสุขภาพแบตเตอรี่เพิ่มเติมจาก RBMS SBMS ยังมีอินเทอร์เฟซมากมายสำหรับเชื่อมต่อ PCS/อินเวอร์เตอร์ EMS และอุปกรณ์ที่เกี่ยวข้องอื่นๆ
รายการอุปกรณ์เสริม BMS แรงดันสูง:
1. 8S BMU
2. 12-16S BMU
3. 17S-24S BMU
4. การได้มาซึ่งสายรัดสายไฟ 600mm/900mm/1200mm
5. เซ็นเซอร์อุณหภูมิ 8 ชิ้น 600mm/900mm/1200mm
6. ชุดสายไฟสื่อสาร 180 มม./300 มม./600 มม.
7. สายพัดลม 48V สำหรับ BMU 8S/12-16S, 12V สำหรับ 17S-24S BMU
8. ความต้านทานของฉนวน
9. มาสเตอร์ BMS(RBMS)2U/3U/4U/5U
10. หน้าจอสัมผัส 3.5 นิ้ว/7 นิ้ว
11. กอง BMS (SBMS)
12. Rs485 เป็นตัวแปลง USB
13. CAN เป็นตัวแปลง USB
14. กล่องเครื่องมือทดสอบ BMU
คุณสมบัติ GCE HV-BMS:
| 1 | ระบบการจัดการแบตเตอรี่ขั้นสูง --- ระบบการจัดการแบตเตอรี่แบบบูรณาการขั้นสูงสามารถรับรู้การตรวจสอบได้อย่างราบรื่น |
| 2 |
ฟังก์ชันตรวจสอบสถานะการทำงานและการตรวจสอบตัวเองที่สมบูรณ์แบบ พร้อมหน้าจอแสดงผล HMI ข้อมูลการทำงานของระบบนั้นชัดเจนในพริบตา |
| 3 | กลยุทธ์การควบคุมและป้องกันระบบที่สมบูรณ์และเชื่อถือได้ รับประกันความปลอดภัยของแบตเตอรี่อย่างครอบคลุม และช่วยยืดอายุการใช้งานของชุดแบตเตอรี่ |
| 4 |
การออกแบบโมดูลาร์ กำหนดค่าได้และขยายได้ --- สามารถเก็บพลังงานได้หลายหน่วย รวมและขยายสู่ระบบกักเก็บพลังงานที่ใหญ่ขึ้นอย่างยืดหยุ่น |
| 5 |
อินเทอร์เฟซการสื่อสารมากมาย --- RS485 หลาย CAN อีเธอร์เน็ต อินพุทหน้าสัมผัสแห้ง และอินเทอร์เฟซเอาต์พุต รองรับการสื่อสารกับ PCS และเซิร์ฟเวอร์ตรวจสอบส่วนใหญ่ในตลาด |
| 6 |
โปรโตคอลอินเทอร์เฟซการสื่อสารมีความยืดหยุ่น---โรงงานมาพร้อมกับของบริษัท โปรโตคอลการสื่อสาร และยังสามารถปรับให้เข้ากับ PCS ของผู้ผลิตต่างๆ ตามความต้องการของลูกค้า |
| 7 | ชิปหน่วยความจำความจุสูงในตัวสามารถจัดเก็บข้อมูลการทำงานที่สำคัญได้จำนวนมาก และสามารถเพิ่มการ์ด SD เพื่อรับรู้การจัดเก็บข้อมูลประวัติแบตเตอรี่ |
| 8 |
การควบคุมการไหลเวียนอัตโนมัติและการควบคุมแบบขนาน/ออฟไลน์อัตโนมัติสามารถรับรู้ การเชื่อมต่อแบบขนานของชุดแบตเตอรี่ |
ลิงค์สำหรับดาวน์โหลดข้อกำหนด RBMS
ข้อกำหนด GCE_RBMS--EN--V1.0.pdf
GCE 12-16S BMU-specification-UL-V1.0.pdf
GCE 17-24S BMU-specification-UL-V1.0.pdf
แบบฟอร์มรวบรวมข้อมูล BMS ไฟฟ้าแรงสูง EN2021-04.do...
