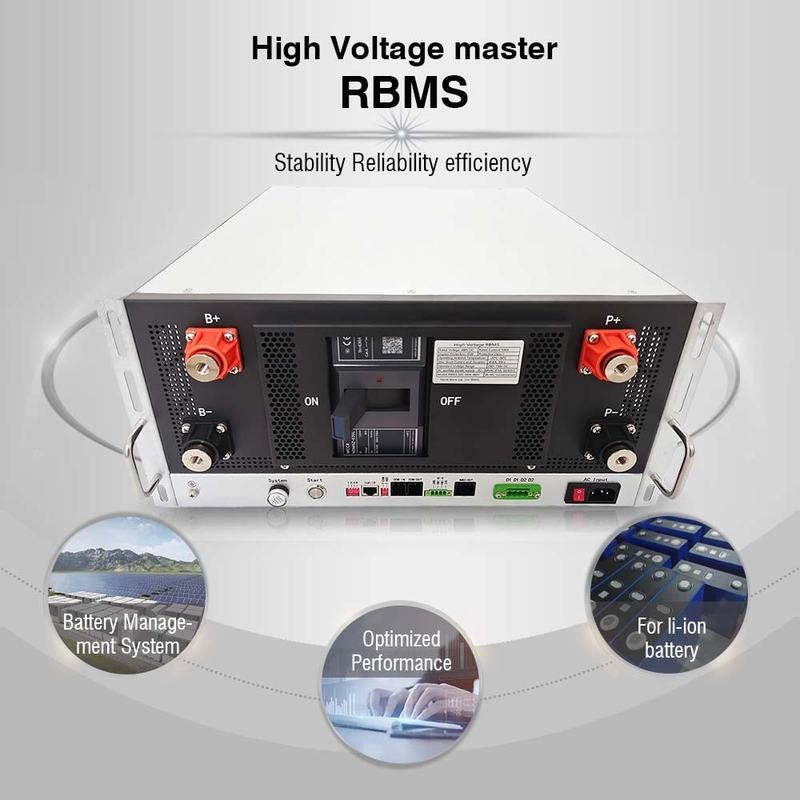

GCE 864V 400A 5U กรณี master BMS รีเลย์คอนแทค BMS ฉนวนกันความร้อนจอแสดงผล 270 series ฟังก์ชั่นขนานสำหรับ ESS UPS
BMS ไฟฟ้าแรงสูงของเรามีตรรกะในการควบคุมการชาร์จแบตเตอรี่และการปล่อยประจุที่สมบูรณ์และฟังก์ชันสมดุลระหว่างแบตเตอรี่นอกจากนี้เรายังสามารถตั้งค่าพารามิเตอร์ต่างๆ ของระบบตามความต้องการที่แท้จริงของลูกค้า เพื่อให้มั่นใจในความเสถียร ความน่าเชื่อถือ และประสิทธิภาพของระบบ
BMS แรงดันสูงของเราประกอบด้วย BMU ควบคุมทาส สายรัด และแชสซี BMS ควบคุมหลักขนาด 19 นิ้วมาตรฐานBMU ควบคุมรองได้รับการติดตั้งในแต่ละโมดูลแบตเตอรี่ จากนั้นเชื่อมต่อกับ BMS ควบคุมหลักผ่านโหมดคาสเคด
นี่คือ bms ไฟฟ้าแรงสูงรุ่นที่ 4 ของเรา ซึ่งเป็นโซลูชัน bms โดยรวม กล่าวคือ คุณไม่จำเป็นต้องใช้เทคโนโลยีระดับมืออาชีพในการติดตั้ง BMS ไฟฟ้าแรงสูงเพื่อสร้างระบบแบตเตอรี่ที่สมบูรณ์
CBMS | 2U-50A | 3U-125/160A | 4U-250A | 5U-400A | 5U-500A-D |
วิธีการป้องกัน | MCCB+คอนแทคเตอร์ | MCCB+คอนแทคเตอร์ | MCCB+คอนแทคเตอร์ | MCCB+คอนแทคเตอร์ | MCCB+คอนแทคเตอร์ |
จัดอันดับช่วงปัจจุบัน | -50A~50A | -125A~125A | -250A~250A | -400A~400A | -500A~500A |
| 120V-500V | 120V-680V | 384V-1000V | 384V-1000V | 384V-1000V |
ความแม่นยำในการสุ่มตัวอย่างปัจจุบัน | 1.0%FSR | 1.0%FSR | 1.0%FSR | 1.0%FSR | 1.0%FSR |
อินเทอร์เฟซการสื่อสารกับ PCS | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN |
อินเทอร์เฟซการสื่อสารกับ BMU | สามารถ | สามารถ | สามารถ | สามารถ | สามารถ |
อินเทอร์เฟซการสื่อสารด้วย GBMS | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN |
การสื่อสารกับซอฟต์แวร์ตรวจสอบ/ EMS | อีเธอร์เน็ต | อีเธอร์เน็ต | อีเธอร์เน็ต | อีเธอร์เน็ต | อีเธอร์เน็ต |
รองรับการอัพเกรด IAP | ใช่ | ใช่ | ใช่ | ใช่ | ใช่ |
รองรับการแสดงผล HMI และการตั้งค่าพารามิเตอร์ | | ใช่ (ไม่บังคับ) | ไม่ (ไม่จำเป็นเสียบ) | ไม่ (ไม่จำเป็นเสียบ) | ไม่ (ไม่จำเป็นเสียบ) |
การตรวจจับฉนวน | ไม่มี | ใช่ (ไม่บังคับ) | ใช่ (ไม่บังคับ) | ใช่ (ไม่บังคับ) | ไม่มี |
โมดูลไฟฟ้าแรงสูง | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) |
เอาต์พุตหน้าสัมผัสแบบแห้ง (ปกติเปิด) | | | ไม่มี | ไม่มี | ไม่มี |
ปริมาณ BMU สูงสุด | 5 | 13 | 20 | 20 | 20 |
แหล่งจ่ายไฟ | 24VDC (18 ~ 28V) | 24VDC (18 ~ 28V) | 24VDC (18 ~ 28V) | 24VDC (18 ~ 28V) | 24VDC (18 ~ 28V) |
การใช้พลังงาน | ≤20W | ≤20W | ≤25W | ≤20W | ≤20W |
(กว้าง*สูง*ลึก)มม | 2U (440*88*500) | 3U (440*133*500) | 4U (440*178*600) | 5U (440*223*600) | 5U (440*223*650) |
ทางสายออก | ด้านหลังและด้านหน้า | ด้านหลังและด้านหน้า | ด้านหลังและด้านหน้า | ด้านหน้า | ด้านหน้า |
แทปเซ็นเตอร์ | ไม่รองรับ | ไม่รองรับ | การสนับสนุน (ไม่จำเป็น) | การสนับสนุน (ไม่จำเป็น) | การสนับสนุน (ไม่จำเป็น) |
น้ำหนักสุทธิ | 14กก. | 17กก. | 23กก. | 38กก. | 42กก. |
