GCE BMS 270S 864V 125A lifepo4 NMC LTO แบตเตอรี่ที่พัฒนาขึ้นสำหรับ
UPS ESS Solar BESS HV ระบบจัดเก็บพลังงานแบตเตอรี่ขนาดใหญ่
ESS Micro Grid ESS Home ESS คอนเทนเนอร์ ESS Solar Carport ESS

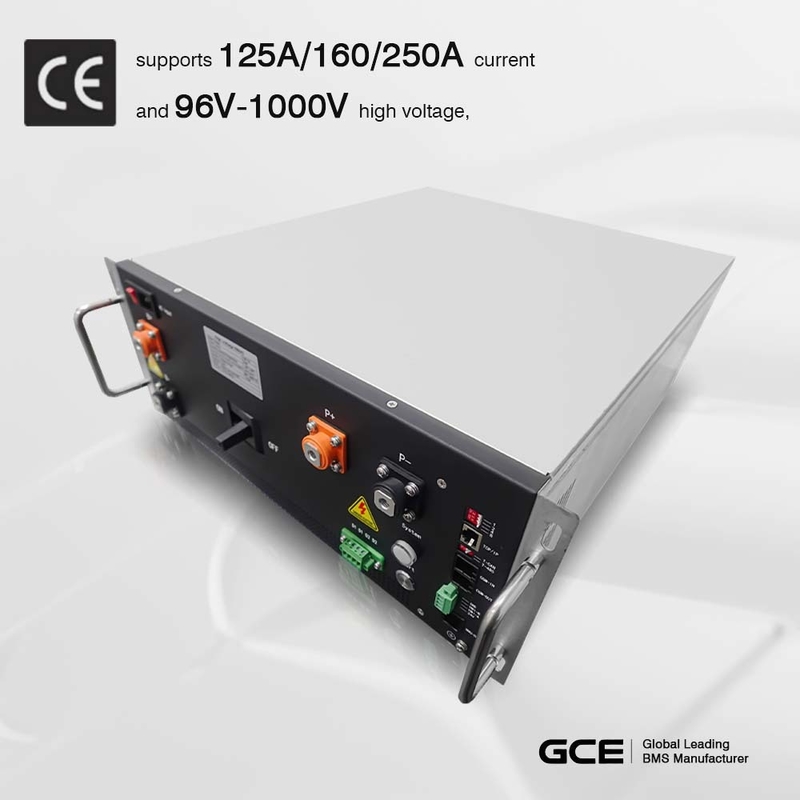

BMS มาสเตอร์ไฟฟ้าแรงสูง:
|
โซลูชัน HV 270S864V 125A BMS ที่สมบูรณ์หนึ่งชุดประกอบด้วย:
1 ชุด Master BMS รุ่น #: RBMS07-S20-125A864V
18 ชุด 15S Slave BMU รุ่น #: BMU07-15S8T48F
18sets 15S Wire Harness รวมทั้งสายไฟแรงดันและอุณหภูมิ, สายสื่อสาร BMU, สายไฟพัดลม.
|
 |
|
รุ่นควบคุมจากส่วนกลาง#: SBMS07 จำเป็นสำหรับแอปพลิเคชันการเชื่อมต่อแบบขนานหลายชั้นวางพร้อมติดตั้ง ด้วยจอแสดงผลขนาด 7 นิ้ว ส่วนควบคุมหลักช่วยให้สามารถสื่อสารระหว่างชั้นวางต่างๆ ได้ ลูกค้ายังสามารถทำ พารามิเตอร์บางตัวตั้งค่าและตรวจสอบสถานะโมดูลแบตเตอรี่ได้อย่างง่ายดาย
|
|
เรามี BMS สองหมวดหมู่เป็นหลัก ซึ่งใช้ได้กับแบตเตอรี่ Lifepo4 ทั้งคู่แบตเตอรี่ไตรภาค MnNiCo, แบตเตอรี่ลิเธียมไททาเนต BMS ในตัว (30S/96V~75S/240V, สูงสุด 100A), Master BMS และ Slave BMU รวมอยู่ในการออกแบบเดียวขนาดกะทัดรัด BMS แยกกัน (60S/192V~270S/864V, สูงสุด 500A), BMS หลักและ BMU รองแยกจากกัน, มีความยืดหยุ่นใน การประกอบ.
|
เครื่องประดับ:
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | BMS (ระบบจัดการแบตเตอรี่) |
| หมายเลขรุ่น | RBMS07-S20-125A864V |
| วิธีการป้องกัน | MCCB+คอนแทคเตอร์ |
| จัดอันดับช่วงปัจจุบัน | -250A~250A (สูงสุด 500A) |
| ช่วงแรงดันไฟฟ้า | 96V-1000V |
| ความแม่นยำในการสุ่มตัวอย่างในปัจจุบัน | 1.0%FSR |
| อินเทอร์เฟซการสื่อสารกับ PCS | RS485/CAN |
| อินเทอร์เฟซการสื่อสารกับ BMU | สามารถ |
| อินเทอร์เฟซการสื่อสารกับ SBMS | RS485/CAN |
| การสื่อสารกับซอฟต์แวร์ตรวจสอบ/ EMS | อีเธอร์เน็ต |
| รองรับการอัพเกรด IAP | ใช่ |
| รองรับการแสดงผล HMI และพารามิเตอร์ | ไม่ (ปลั๊กอินเสริม) |
| การตรวจจับฉนวน | ใช่ (ไม่บังคับ) |
| โมดูลไฟฟ้าแรงสูง | รองรับการเริ่มต้น DC (อุปกรณ์เสริม) |
| เอาต์พุตหน้าสัมผัสแบบแห้ง (ปกติเปิด) | ไม่ |
| ปริมาณ BMU สูงสุด | 20 |
| พลัง | 24VDC (18 ~ 28V) |
| การใช้พลังงาน | ≤20W |
| ขนาด(กว้าง*สูง*ลึก)mm | 4U (482*180*500) |
| ทางออก | ด้านหน้า |
| แทปเซ็นเตอร์ | การสนับสนุน (ไม่บังคับ) |
| น้ำหนักสุทธิ | 30 กก. |
ลิงค์สำหรับดาวน์โหลดข้อกำหนดสำหรับ Master BMS และ Slave BMU:
ข้อกำหนด GCE_RBMS--EN--V1.0.pdf
GCE 12-16S BMU-specification-UL-V1.0.pdf
ลิงค์ดาวน์โหลดแบบฟอร์มการเก็บข้อมูลความต้องการ BMS:
แบบฟอร์มรวบรวมข้อมูล BMS ไฟฟ้าแรงสูง EN2021-04.do...
เรามี BMS สองหมวดหมู่เป็นหลัก ซึ่งใช้ได้กับแบตเตอรี่ Lifepo4 ทั้งคู่แบตเตอรี่ไตรภาค MnNiCo,
แบตเตอรี่ลิเธียมไททาเนต
BMS ในตัว (30S/96V~75S/240V, สูงสุด 100A), Master BMS และ Slave BMU รวมอยู่ในการออกแบบเดียวขนาดกะทัดรัด
BMS แยกกัน (60S/192V~270S/864V, สูงสุด 500A), BMS หลักและ BMU รองแยกจากกัน, มีความยืดหยุ่นใน
การประกอบ.
โครงสร้างระบบ BMS:
การใช้งาน:
สายการผลิต:
