รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: GCE
ได้รับการรับรอง: CE UL TUV
หมายเลขรุ่น: RBMS07S-38S50A
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: Negotiatable with bruceliu@hngce.com
รายละเอียดการบรรจุ: ถุงฟอง, โฟม, กล่อง
เวลาการส่งมอบ: 10วันทำการ
สามารถในการผลิต: 1,000SETS / เดือน
การรับประกัน: |
3 ปีสำหรับ RBMS และ 1 ปีสำหรับ BMU/PCB |
การใช้งาน: |
UPS, ESS, พลังงานแสงอาทิตย์แบบออฟกริด BESS |
ประเภทเซลล์ที่ใช้งานได้: |
LFP NMC LTO |
ขนาด: |
410 มม. * 210 มม. * 78 มม |
การสื่อสาร: |
RS485 |
โครงสร้าง: |
Master Slave ทั้งหมดในที่เดียว |
การป้องกันเซอร์กิตสั้น: |
25KA 20ms |
พลังงาน: |
เอซี/ดีซี |
การรับประกัน: |
3 ปีสำหรับ RBMS และ 1 ปีสำหรับ BMU/PCB |
การใช้งาน: |
UPS, ESS, พลังงานแสงอาทิตย์แบบออฟกริด BESS |
ประเภทเซลล์ที่ใช้งานได้: |
LFP NMC LTO |
ขนาด: |
410 มม. * 210 มม. * 78 มม |
การสื่อสาร: |
RS485 |
โครงสร้าง: |
Master Slave ทั้งหมดในที่เดียว |
การป้องกันเซอร์กิตสั้น: |
25KA 20ms |
พลังงาน: |
เอซี/ดีซี |
รายละเอียดสินค้า

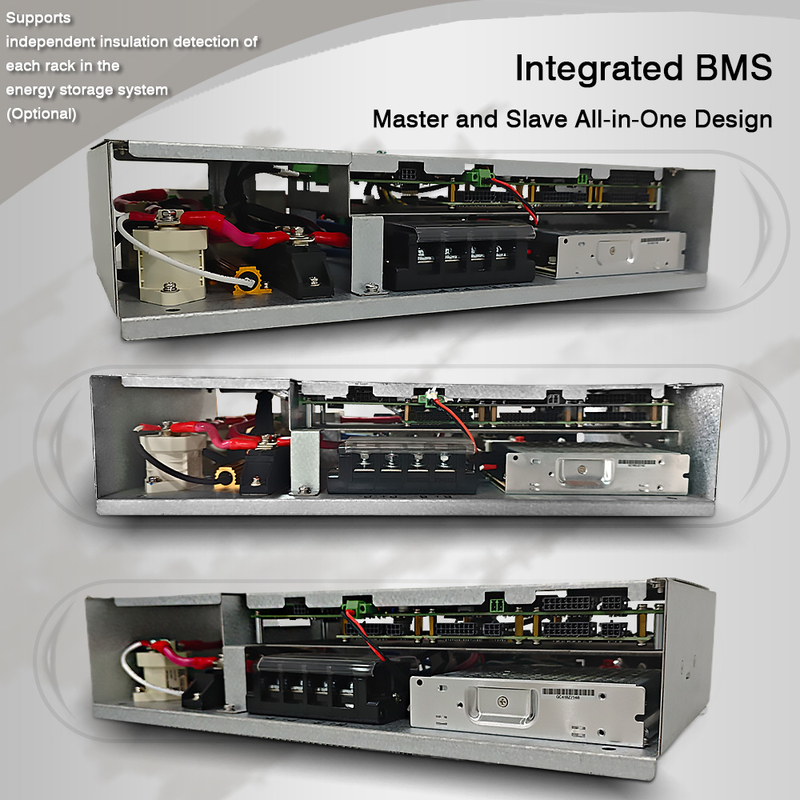

GCE HV LiFePO4 แบตเตอรี่ 38S 121.6V 50A BMS ที่บูรณาการสําหรับ UPS บ้าน ESS เครือข่ายไมโคร ESS ขนาดใหญ่ ESS โซลาร์คาร์พอร์ต ESS
ภาพรวมของ GCE HV BMS:
สําหรับ ESS ในบ้าน, 75S240V 100A BMS สามารถทํางานกับอินเวอร์เตอร์เพื่อสร้างระบบเก็บพลังงานในบ้านที่สมบูรณ์แบบ. BMS ปกติทํางานกับอินเวอร์เตอร์, ชาร์จ, UPS และ PCS. ในบางกรณี,จะมีโปรโตคอลการสื่อสารที่จําเป็นสําหรับการสื่อสารระหว่าง master BMS และอุปกรณ์อื่นBMS และเครื่องปรับเปลี่ยนทํางานร่วมกันเพื่อทําหน้าที่การเก็บพลังงานในการตัดจุดสูงและการเติมคลอง
30s ถึง 75s BMS ใช้การออกแบบและการแก้ไขรีเล่ยที่บูรณาการแบบ master-slave เพื่อตอบสนองความต้องการแบตเตอรี่ลิเดียมของแบตเตอรี่ขนาดเล็กหลายสาย ลดต้นทุนการใช้งานของผู้ใช้อย่างมาก60s-270s ใช้สถาปัตยกรรม master-slave สามระดับ, ซึ่งสามารถตอบสนองความต้องการในชุดและปานกลางของแบตเตอรี่ลิเดียมขนาดใหญ่ขนาดเดียวภายใน 1000V
GCE HV BMS:
*อินเตอร์เฟซการสื่อสารหลายสาย
RS485, CAN, Ethernet, dry contact input และ output interfaces สามารถสร้างการสื่อสารกับ PCS และเครื่องแปลงส่วนใหญ่ในตลาดได้
*พร้อมจอ HMI ขนาด 3.5 นิ้ว / 7 นิ้ว
การทดสอบตนเองที่สมบูรณ์แบบและการตรวจสอบสถานะการทํางาน ด้วยจอ HMI การทํางานของระบบเป็นข้อมูลที่ชัดเจนในมุมมอง
* การสมดุลเซลล์ที่ฉลาด
การปรับสมดุลแบบอัตโนมัติที่มีประสิทธิภาพถูกใช้เพื่อให้ความสามารถในการใช้ของแบตเตอรี่แพ็คสูงสุด
*การติดตามสุขภาพ
ติดตามความต้านทานภายในของเซลล์แต่ละตัว และความจุที่วัดของแบตเตอรี่
*สนามที่สามารถเขียนโปรแกรมได้
ปริมาตร เช่น ระยะความดัน ขั้นต่ํากระแส และการตั้งค่าอื่น ๆ อีกมากมายสามารถเปลี่ยนสนามได้ง่าย
*การป้องกันกระแสไฟฟ้าและแรงดัน
ป้องกันแบตเตอรี่จากการชาร์จเกินและการปล่อยเกิน โดยยืดอายุการใช้งาน
*การจัดการความร้อน
การป้องกันอุณหภูมิเกินและต่ําด้วยเครื่องควบคุมพัดลมสําหรับการเย็นหรือทําความร้อน
การตั้งค่า GCE HV BMS:
HV 38S 121.6V50A BMS ประกอบด้วย:
Master BMS, Model#: RBMS07S-38S50A และอุปกรณ์เสริมสายของมัน, รวมถึงสายสัมผัสอุณหภูมิ 6p และสายสัมผัสแรงดัน 16p
มีแบบจําลองที่แตกต่างกันสองแบบสําหรับ BMS ที่บูรณาการ หนึ่งเป็นแบบจําลองที่อยู่ลําพัง ขณะที่อีกแบบหนึ่งเป็นแบบคู่เคียงกับต้นทุนที่สูงกว่าแบบจําลองที่อยู่ลําพังเล็กน้อย
ปริมาตรเทคนิค BMS ที่บูรณาการของ GCE:
รายการ | เฉพาะเจาะจงและปริมาตร | |
ระยะความแรงงานของระบบ | 120 - 370 VDC | |
โหมดการเริ่มต้น | การเริ่มต้น DC | |
เงินสมทบ | ประเภทสมดุล | การปรับความต้านทานโดยเฉพาะ |
กระแสความสมดุล | 100mA ± 10mA (เมื่อเซลล์ที่ 3.50V) | |
ความแม่นยําของการเก็บตัวอย่าง | ± 2°C | |
การสกัดตัวอย่างความดัน | ความแม่นยําของการเก็บตัวอย่าง | โรงไฟฟ้าเซลล์เดียว ± 20mV |
ระบบสื่อสาร | กล่อง: 1 ช่อง (สื่อสารกับ PC / UPS) | |
RS485: 1 ช่องทาง (สื่อสารกับคอมพิวเตอร์ด้านบน / PCS / UPS) | ||
โหมดการแสดง | ตัวชี้ LED 6 หลัก รวมทั้ง | |
อัตราการแสดงความผิดพลาด 1 บิต อัตราการแสดงการทํางาน 1 บิต อัตราการแสดงพลังงาน SOC 4 บิต | ||
หน้าจอ HMI: ปรับแต่งได้ 3.5 นิ้ว | ||
ปัจจุบัน | 50A/100A | |
(เลือกตามความต้องการของลูกค้า) | ||
การป้องกันวงจรสั้น | การสนับสนุน 7.5KA 20ms | |
ความจุสูงสุด | 50A ระบบแปรปรวน: 70A/10S | |
100A ระบบแปรปรวน: 150A/10S | ||
ระดับเตือน | ระดับหนึ่ง | |
ระดับการป้องกัน | สองระดับ | |
ระดับ 1 การตัดการชาร์จ/การปล่อย | ||
สวิตช์ปิดระดับ 2 ระบบปิดพลังงาน | ||
การบริโภคพลังงาน | ≤10W | |
น้ําหนัก | 4.5 กิโลกรัม | |
ทนต่อความแรงดันระดับ | 1800VDC 1mA 1 นาที | |
การรับรองความปลอดภัย | สอดคล้องกับมาตรฐานการรับรอง CE | |
อุณหภูมิการทํางาน | -20°60°C | |
ระยะความชื้นในการทํางาน | < 90 RH ((40°C±2°C) |
