224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4

2
MOQ
pls contact bruceliu@hngce.com
ราคา
224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
แอปพลิเคชัน: UPS BESS Solar Off Grid ESS คอนเทนเนอร์ ESS
การรับประกัน: 3ปี
แรงดันไฟฟ้า: 716.8V
ปัจจุบัน: 160A
แพ็คสตริงหมายเลข: 224S
ประเภทเซลล์ที่ใช้ได้: Lifepo4 MNC LTO

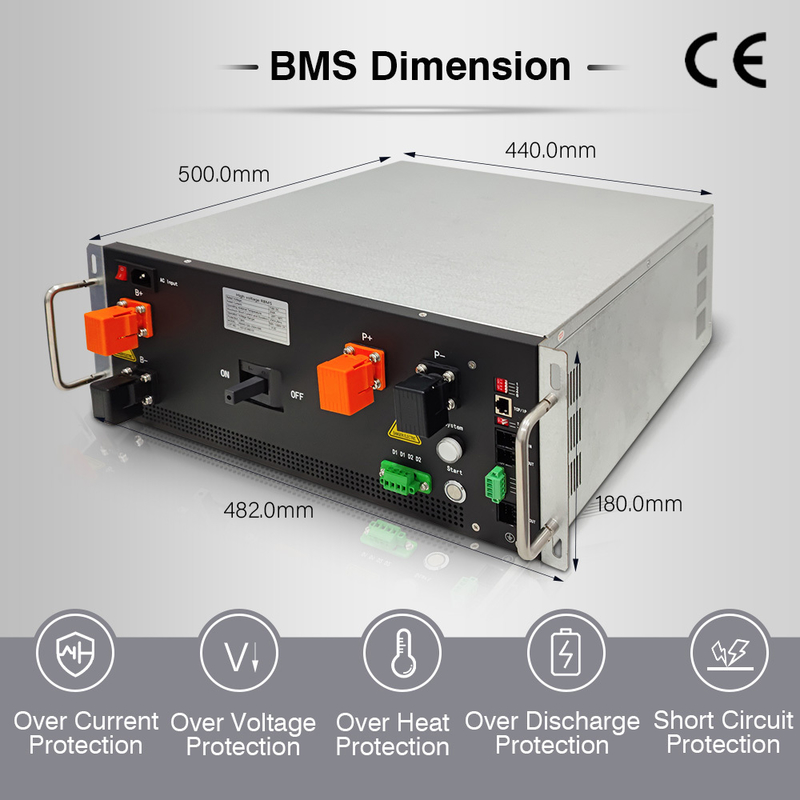

มิติ: 440mm*178mm*500mm
โครงสร้าง: โครงสร้าง Slave Master Stack 3 ระดับ
สัมผัสแห้ง: ทางเลือก สูงสุด 2 ถนนของช่องสัญญาณออก
น้ำหนัก: 28KGS
แสงสูง:

ระบบจัดการแบตเตอรี่ 716.8V

,

ระบบจัดการแบตเตอรี่ 224S

,

160A ฉลาด BMS Lifepo4

ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: GCE
ได้รับการรับรอง: CE UL TUV
หมายเลขรุ่น: RBMS07-D20-160A716.8V
การชำระเงิน
รายละเอียดการบรรจุ: ถุงฟอง โฟม กล่อง
เวลาการส่งมอบ: 20 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/ซี
สามารถในการผลิต: 1000sets / เดือน
รายละเอียดสินค้า

224S 716.8V 160A แรงดันสูงสมาร์ท BMS Lifepo4 BMS 16S BMU ในชุดแบตเตอรี่ระบบการจัดการการจัดเก็บพลังงาน UPS





716.8V160A HV BMS การกำหนดค่า:



โซลูชัน HV 224S716.8V 160A BMS ประกอบด้วย:

1 ชุด Master BMS รุ่น #: RBMS07-D20-160A716.8V

14 ชุด 16S Slave BMU รุ่น #: BMU08-16S8T12F

14 ชุด 16S สายรัด

สายรัดประกอบด้วย:

ลวดรับแรงดันและอุณหภูมิ,

สายสื่อสารภายนอกของ BMU พร้อมพอร์ต Shenji

สายไฟสำหรับพัดลม



GCE HV Master BMS และอุปกรณ์เสริม:



224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 0



224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 1 224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 2
224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 3 224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 4
224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 5 224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 6 224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 7

12S-24S BMU(สเลฟ)

12S-24S BMU มีเซ็นเซอร์อุณหภูมิ 8 ชิ้น, แรงดันพัดลม 48V (17S-24S 12V), ช่วงการตรวจจับแรงดันไฟฟ้า 0-5V, แหล่งจ่ายไฟ 12V, การบริโภคน้อยกว่า 20mA, การสื่อสาร CAN2.0 B



สายรัด-

สายรับสัญญาณ

สาย 18 P + 20P ความยาวมาตรฐาน 600 มม. 900 มม. 1200 มม. สายเซ็นเซอร์อุณหภูมิ: ความยาวมาตรฐาน: 600 มม. 900 มม. 1200 มม.
สายไฟพัดลม: 600mm


สายรัด-

สายสื่อสาร

สายสื่อสารกำลังเชื่อมต่อจาก BMS หลักไปยังแต่ละ BMU ด้วยการเชื่อมต่อแบบคาสเคด พอร์ตสุดท้ายสำหรับความต้านทานของเทอร์มินัล









ลักษณะผลิตภัณฑ์ HV BMS:



※ ระบบจัดการแบตเตอรี่ขั้นสูง --- ระบบจัดการแบตเตอรี่แบบบูรณาการขั้นสูงสามารถติดตามตรวจสอบได้อย่างราบรื่น



※ ฟังก์ชันตรวจสอบสถานะการทำงานและการตรวจสอบตัวเองที่สมบูรณ์แบบ พร้อมหน้าจอแสดงผล HMI ข้อมูลการทำงานของระบบจะชัดเจนในทันที



※ กลยุทธ์การควบคุมและป้องกันระบบที่สมบูรณ์และเชื่อถือได้ รับประกันความปลอดภัยของแบตเตอรี่อย่างครอบคลุม และคุ้มกันเพื่อยืดอายุของชุดแบตเตอรี่



※ การออกแบบโมดูลาร์ กำหนดค่าได้และขยายได้ --- หน่วยเก็บพลังงานหลายหน่วยสามารถรวมและขยายอย่างยืดหยุ่นสู่ระบบจัดเก็บพลังงานที่ใหญ่ขึ้นได้



พารามิเตอร์ทางเทคนิค HV BMS:



RBMS (หลัก BMS) 4U-125A/160A/250A
วิธีการป้องกัน MCCB+คอนแทคเตอร์
เรทรังปัจจุบันอี -250A~250A
ช่วงแรงดันไฟฟ้า 384V-1000V
ความแม่นยำในการสุ่มตัวอย่างปัจจุบัน 1.0%FSR
อินเทอร์เฟซการสื่อสารกับ PCS RS485/CAN
อินเทอร์เฟซการสื่อสารกับ BMU สามารถ
อินเทอร์เฟซการสื่อสารด้วย GBMS RS485/CAN
การสื่อสารกับซอฟต์แวร์ตรวจสอบ/ EMS อีเธอร์เน็ต
รองรับการอัพเกรด IAP ใช่
รองรับการแสดงผล HMI และการตั้งค่าพารามิเตอร์ ไม่ (ไม่จำเป็นเสียบ)
การตรวจจับฉนวน ใช่ (ไม่บังคับ)
โมดูลไฟฟ้าแรงสูง รองรับการเริ่มต้น DC (อุปกรณ์เสริม)
เอาต์พุตหน้าสัมผัสแบบแห้ง (ปกติเปิด) ไม่มี
ปริมาณ BMU สูงสุด 18
พลัง 24VDC (18 ~ 28V)
การใช้พลังงาน ≤25W
ขนาด (ก*ส*ล)mm 4U(440*178*500 .))
ทางออกการเชื่อมต่อ ด้านหลังและด้านหน้า
แทปเซ็นเตอร์ การสนับสนุน (ไม่จำเป็น)
น้ำหนักสุทธิ 23กก.



โครงสร้างไดอะแกรม BMS GCE HV 3 ระดับ:



224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 8



การใช้งาน HV BMS:



224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 9 224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 10
224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 11 224S 716.8V ระบบจัดการแบตเตอรี่ 160A ฉลาด BMS Lifepo4 12





คำถามที่พบบ่อยเกี่ยวกับ GCE HV BMS:

  • ถาม: คุณเป็นผู้ผลิตหรือเพียงแค่บริษัทการค้าหรือไม่?
    ตอบ: เราเป็นผู้ผลิต และเรายินดีต้อนรับคุณเข้าเยี่ยมชมโรงงานของเราอย่างจริงใจ
  • ถาม: ฉันขอตัวอย่างได้ไหม
    ตอบ: ได้ มีคำสั่งซื้อตัวอย่างสำหรับการตรวจสอบคุณภาพและการทดสอบตลาด
  • ถาม: เซลล์ชนิดใดที่ใช้ได้กับระบบจัดการแบตเตอรี่นี้
    ตอบ: LFP, NMC, LTO
  • Q. เวลาในการจัดส่งเป็นอย่างไร?
    ตอบ: ระยะเวลารอคอยสินค้ามักใช้เวลาประมาณ 15 ถึง 20 วันทำการตามข้อกำหนดของคำสั่งซื้อและปริมาณของคุณ
  • Q. เงื่อนไขการชำระเงินของคุณมีอะไรบ้าง?
    ตอบ: T/T ขั้นสูงคือเงื่อนไขการชำระเงินหลัก และเงื่อนไขการชำระเงินอื่นๆ สามารถต่อรองได้โปรดติดต่อเรา เราจะหารือเกี่ยวกับรายละเอียด
  • ถาม: เงื่อนไขการรับประกันของคุณมีอะไรบ้าง?
    ตอบ: เรามีการรับประกัน 3 ปี
  • ถาม คุณสามารถผลิต BMS ด้วยข้อกำหนดในการปรับแต่งได้หรือไม่?
    ตอบ: ได้ ขึ้นอยู่กับปริมาณการสั่งซื้อ เราสามารถปรับเปลี่ยนเล็กน้อยได้
  • ถาม: โรงงานของคุณมีการควบคุมคุณภาพอย่างไร?
    ตอบ: คุณภาพต้องมาก่อนเสมอผลิตภัณฑ์ทั้งหมดของเราผ่านกระบวนการควบคุมคุณภาพที่เข้มงวดตั้งแต่วัสดุที่เข้ามาจนถึงกระบวนการประกอบแต่ละผลิตภัณฑ์จะได้รับการทดสอบก่อนบรรจุและจัดส่ง
  • ถาม: มีข้อกำหนดทางการค้าอะไรบ้าง?
    ตอบ: ไม่มีข้อจำกัดในเงื่อนไขการค้าปกติเราทำ EXW สำหรับคำสั่งซื้อที่น้อยกว่า 5000USD และ FOB สำหรับส่วนที่เหลือนอกจากนี้เรายังสามารถส่ง BMS ผ่าน DHL&UPS&FEDEX ได้อย่างรวดเร็วและง่ายดาย
  • ถาม:BMS ของคุณง่ายและสะดวกในการติดตั้งและทดสอบหรือไม่?
    ตอบ: นี่คือ bms ไฟฟ้าแรงสูงรุ่นที่ 4 ของเรา ซึ่งเป็นโซลูชัน bms โดยรวม กล่าวคือ คุณไม่จำเป็นต้องใช้เทคโนโลยีระดับมืออาชีพในการติดตั้ง BMS ไฟฟ้าแรงสูงของเราเพื่อสร้างระบบแบตเตอรี่ที่สมบูรณ์
  • ถาม: ลูกค้าได้รับประโยชน์อะไรบ้าง?
    ตอบ: BMS ไฟฟ้าแรงสูงของเรามีตรรกะควบคุมการคายประจุและประจุแบตเตอรี่ที่สมบูรณ์และฟังก์ชันสมดุลระหว่างแบตเตอรี่นอกจากนี้เรายังสามารถตั้งค่าพารามิเตอร์ต่างๆ ของระบบตามความต้องการที่แท้จริงของลูกค้า เพื่อให้มั่นใจในความเสถียร ความน่าเชื่อถือ และประสิทธิภาพของระบบ
