รายละเอียดสินค้า
สถานที่กำเนิด: ฮันันประเทศจีน
ชื่อแบรนด์: GCE/OEM/ODM
ได้รับการรับรอง: CE/RoHS/MSDS
หมายเลขรุ่น: RBMS07S45S100A
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: $514-571
แรงดันไฟฟ้า: |
144V |
ปัจจุบัน: |
100A |
มิติ: |
410*232*128มม |
จำนวนสตริง: |
45 วินาที |
ความสมดุลในปัจจุบัน: |
100มิลลิแอมป์ ± 10มิลลิแอมป์ |
การสุ่มตัวอย่างอุณหภูมิ: |
9 จุด |
ความแม่นยำของอุณหภูมิ: |
± 2 ℃ |
ความแม่นยำของแรงดันไฟฟ้า: |
± 20mV |
โหมดการสื่อสาร: |
RS485/สามารถ/LAN/บลูทูธ |
ป้องกันไฟฟ้าลัดวงจร: |
7.5ka 20ms |
โหลดสูงสุด: |
150a/10s |
การใช้พลังงาน: |
≤10w |
ทนต่อแรงดันไฟฟ้า: |
1800VDC 1ma 1 นาที |
อุณหภูมิการทำงาน: |
-20 ถึง 75 ℃ |
ความชื้นในการใช้งาน: |
<90 RH(40℃±2℃) |
แรงดันไฟฟ้า: |
144V |
ปัจจุบัน: |
100A |
มิติ: |
410*232*128มม |
จำนวนสตริง: |
45 วินาที |
ความสมดุลในปัจจุบัน: |
100มิลลิแอมป์ ± 10มิลลิแอมป์ |
การสุ่มตัวอย่างอุณหภูมิ: |
9 จุด |
ความแม่นยำของอุณหภูมิ: |
± 2 ℃ |
ความแม่นยำของแรงดันไฟฟ้า: |
± 20mV |
โหมดการสื่อสาร: |
RS485/สามารถ/LAN/บลูทูธ |
ป้องกันไฟฟ้าลัดวงจร: |
7.5ka 20ms |
โหลดสูงสุด: |
150a/10s |
การใช้พลังงาน: |
≤10w |
ทนต่อแรงดันไฟฟ้า: |
1800VDC 1ma 1 นาที |
อุณหภูมิการทำงาน: |
-20 ถึง 75 ℃ |
ความชื้นในการใช้งาน: |
<90 RH(40℃±2℃) |
| Model No | Rated Current | Number of strings | Number of Rack |
|---|---|---|---|
| RBMS07D30S50A | 50A | 30S | parallel |
| RBMS07D30S100A | 100A | 30S | parallel |
| RBMS07S30S50A | 50A | 30S | Single |
| RBMS07S30S100A | 100A | 30S | Single |
| RBMS07D40S50A | 50A | 40S | parallel |
| RBMS07D40S100A | 100A | 40S | parallel |
| RBMS07S40S50A | 50A | 40S | Single |
| RBMS07S40S100A | 100A | 40S | Single |
| RBMS07S45S50A | 50A | 45S | Single |
| RBMS07S45S100A | 100A | 45S | Single |
| RBMS07S75S50A | 50A | 75S | Single |
| RBMS07S75S100A | 100A | 75S | Single |
| RBMS07D75S50A | 50A | 75S | parallel |
| RBMS07D75S100A | 100A | 75S | parallel |
| Part Name | Specification | Quantity |
|---|---|---|
| host | According to the order model requirements | 1pc |
| Voltage acquisition wiring harness | Standard 1.2m voltage collection line | 4pcs (60 strings); 5pcs (75 strings) |
| Temperature collection harness | Standard 1.2m temperature collection line | 4pcs (60 strings); 5pcs (75 strings) |
| AC plug | 1pc | |
| Terminals | 8 Pin green | 1pc |
| Item | Descriptions |
|---|---|

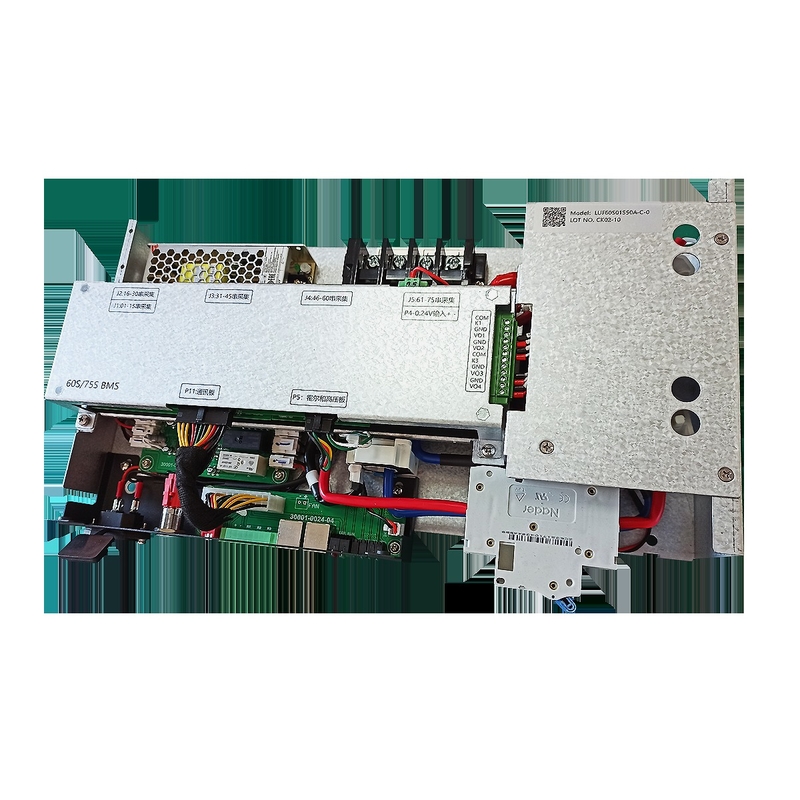

| Product Name | Integrated BMS (BMS for master and slave all in one) |
| Model No | RBMS07S45S100A |
| Startup mode | DC start (optional AC and DC starter) |
| System operating Voltage | 120 - 370 VDC |
| Number of strings | 45S(15S*3) | S for Single Rack, D for multiple racks in parallel connection |
| Balance | Passive resistance equalization |
| Balanced current | 100mA ± 10mA(Single cell 3.4V) |
| Temperature Sampling | 9 Battery temperature(3*3) for 45S | Sampling accuracy: ± 2℃ |
| Voltage Sampling | Sampling accuracy: single cell ±20mV |
| SOC% | battery indicator: 25 for 0%-25%, 50 for 25%-50%, 75 for 50%-75%, 100 for 75%-100% |
| Communication mode | CAN: 1 channel (communication with PCs / UPS) RS485: 1 channel (communication with upper computer / PCS / UPS) Bluetooth: optional (android app available) GPRS: optional |
| Display mode | 6-digit LED indicator, including 1-bit fault indication, 1-bit operation indication, 4-bit SOC power indication HMI display: optional |
| Short circuit protection | Support 7.5KA 20ms |
| Rated Current | 100A（50A is optional, according to the customers' need) |
| Maximum load of power components | 50A system transient: 70A/10S Steady-state: 100A transient state: 150A/10S |
| Alarm level | 1 Level |
| Protection level | 2 two levels Level 1 cut off charge / discharge Level 2 micro cut-off switch, system power down |
| Power Consumption | ≤10W |
| Withstand voltage rating | 1800VDC 1mA 1min |
| Safety certification | Comply with CE certification standards |
| Operating Temperature | Charging: －10～75℃ Discharging: -20 to 75℃ Storage: -40 to +75℃ |
| Operating humidity range | <90 RH(40℃±2℃) |
