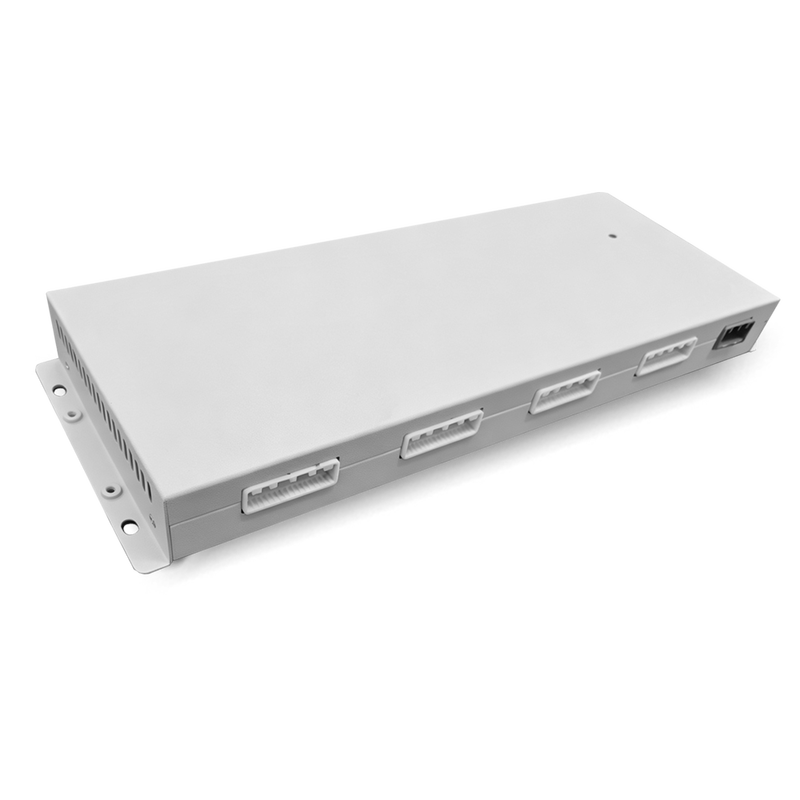

ความดันสูง 52S ทาส BMU 3A การสมดุลที่ใช้งาน

Name: ความดันสูง 52S ทาส BMU 3A การสมดุลที่ใช้งาน
Brand: Hunan GCE Technology Co.,Ltd
SKU: BMU02F4-N50S32T-3A
Price: 100000000 USD
Availability: InStock

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: GCE

ได้รับการรับรอง: CE

หมายเลขรุ่น: BMU02F4-N50S32T-3A

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 10 ยูนิต

ราคา: Consult with cara@hngce.com

รายละเอียดการบรรจุ: บรรจุภัณฑ์โฟมกล่องกระดาษแข็ง

เวลาการส่งมอบ: 25 วันทำงาน

เงื่อนไขการชำระเงิน: แอล/C, ที/ที

สามารถในการผลิต: 1,000 หน่วยต่อเดือน

รับราคาที่ดีที่สุด

คุยตอนนี้

รายละเอียดสินค้า

เน้น:
                                                                                                                                                                                                                                                                                    เครื่องยนต์บีเอ็มยูแรงดันสูง 52S พร้อม 3A Active Balancing, BMU ความดันสูง ความแม่นยํา ± 5mV, HV BMS ด้วยโปรโตคอล CAN 2.0B


ชื่อสินค้า:	ระบบจัดการแบตเตอรี่ BMS	วัสดุ:	โลหะ
สี:	สีขาว	การสื่อสาร:	สามารถ
หมายเลขเซลล์:	52ส	โอเอ็มดี/โออีเอ็ม:	สนับสนุน
การรับประกัน:	1 ปี	เหมาะสำหรับแบตเตอรี่:	LFP / NMC/LTO
ขนาด:	37813736มม	เกรดแรงดันไฟฟ้าปฏิบัติการ:	<1000VDC

ชื่อสินค้า:	ระบบจัดการแบตเตอรี่ BMS
วัสดุ:	โลหะ
สี:	สีขาว
การสื่อสาร:	สามารถ
หมายเลขเซลล์:	52ส
โอเอ็มดี/โออีเอ็ม:	สนับสนุน
การรับประกัน:	1 ปี
เหมาะสำหรับแบตเตอรี่:	LFP / NMC/LTO
ขนาด:	37813736มม
เกรดแรงดันไฟฟ้าปฏิบัติการ:	<1000VDC

ความดันสูง 52S ทาส BMU 3A การสมดุลที่ใช้งาน

ความดันสูง 52S ทาส BMU 3A การสมดุลที่ทํางาน ความแม่นยํา ± 5mV CAN 2.0B

ลักษณะสําคัญ

การสนับสนุนแบตเตอรี่ 52S - มอนิโตรสูงสุด 52 เซอร์เซลล์ พร้อม 32 เครื่องตรวจวัดอุณหภูมิ
3A การสมดุลเชิงกิจกรรม - การสมดุลเชิงกิจกรรมที่มีประสิทธิภาพเพื่อการขยายอายุการใช้งานและผลงานของแบตเตอรี่
การติดตามแม่นยําสูง - ความแม่นยําความแรงดัน ± 5mV และความแม่นยําอุณหภูมิ ± 2 °C

ความดันการทํางาน 1000VDC - เหมาะสําหรับระบบเก็บพลังงานความดันสูง
อาร์คิเทคชั่นจําหน่ายแบบโมดูล - การสื่อสารแบบไร้ขัดแย้งกับ RBMS/SBMS ผ่าน CAN 2.0B
การออกแบบที่แข็งแกร่ง - ระดับการแยกกัน 2800VDC ระยะการทํางาน -20 °C ~ 60 °C
การบูรณาการง่าย - รูปแบบที่คอมแพคท 377.4 × 137 × 36 มม.

ภาพรวมสินค้า

GCE BMU02F4-N Series เป็นหน่วยบริหารแบตเตอรี่ความดันสูงที่ออกแบบให้กับระบบเก็บพลังงานขนาดใหญ่รองรับเซลล์เชื่อมต่อเป็นลําดับสูงสุด 52 ชิ้น พร้อมการติดตามระดับความดันและอุณหภูมิอย่างครบถ้วนในฐานะองค์ประกอบหลักของสถาปัตยกรรมการจัดการแบตเตอรี่กระจายนี้ BMU ส่งการตรวจสอบเซลล์แม่นยําและการสื่อสาร CAN ที่น่าเชื่อถือ เพื่อการบูรณาการอย่างต่อเนื่องกับระบบจัดการ rack และ stack.

การติดตามความแม่นยํา และการสมดุลอย่างมีสติ

พร้อมชิป AFE (Analog Front End) ที่ทันสมัย BMU02F4-N ประสบความแม่นยําในการวัดระดับความดัน ± 5mV และความแม่นยําในการวัดอุณหภูมิ ± 2 °C ระหว่างช่วงการตรวจจับ -30 °C ถึง 100 °Cฟังก์ชันการปรับสมดุล 3A ที่บูรณาการรับประกันว่าเซลล์ทุกเซลล์จะรักษาสภาพการชาร์จที่คงที่, ปรับปรุงความยาวนานของพัสดุและประสิทธิภาพของระบบโดยทั่วไปทําให้มันมีประสิทธิภาพมากกว่าวิธีการปรับสมดุลแบบปาสิฟ.

ความสอดคล้องความแรงสูงและความปลอดภัย

ออกแบบมาสําหรับการใช้งานที่ต้องการมาก BMU รองรับความกระชับกําลังทํางานสูงสุด 1000VDC และมีการจัดอันดับการแยก 2800VDC (60s ที่ 2mA) รับประกันการทํางานที่ปลอดภัยในสภาพแวดล้อมความกระชับกําลังสูงหน่วยปฏิบัติตามมาตรฐานความปลอดภัยในอุตสาหกรรม, และวิธีการติดตั้งและบํารุงรักษาทั้งหมดถูกออกแบบไว้เพื่อความปลอดภัยของผู้ใช้งาน

การตั้งค่าและการปรับขนาดที่ยืดหยุ่น

BMU02F4-N มีให้เลือกหลายแบบ:

รุ่นมาตรฐาน: 50S / 32T และ 52S / 32T (เซลล์ / เครื่องตรวจวัดอุณหภูมิ)
ตัวเลือกที่กําหนดเอง: การตั้งค่าไม่มาตรฐานจาก 40S ถึง 48S สามารถใช้ได้ตามคําขอ

แต่ละ BMU ผสมผสานได้อย่างต่อเนื่องกับ:

RBMS (Rack Battery Management System) - การจัดการระดับคณะรัฐมนตรี
SBMS (ระบบจัดการแบตเตอรี่) - การประสานงานระดับระบบ
สื่อ CAN 2.0B ความเร็ว 250kbps สําหรับการแลกเปลี่ยนข้อมูลที่น่าเชื่อถือ

การออกแบบที่คอมแพคต์ และการติดตั้งง่าย

ด้วยขนาด 377.4 × 137 × 36 มิลลิเมตร (W × H × D), BMU ให้บริการทางออกที่ประหยัดพื้นที่ที่สามารถถูกนําเข้าในโมดูลแบตเตอรี่หรือติดตั้งภายนอก.

4 × 32 ปินการประกอบตัว (ความยาว 900mm มาตรฐาน)
1 × เครื่องประกอบการสื่อสาร (ความยาวแบบมาตรฐาน 300 มม.)
เครื่องเชื่อมปลายทางมาตรฐาน (ซีรีย์ A-M2200) สําหรับการเชื่อมต่อสายไฟที่เรียบง่าย

ความอดทนต่อสิ่งแวดล้อมอย่างแข็งแรง

สร้างขึ้นเพื่อสภาพแวดล้อมของโลกจริง BMU ทํางานอย่างน่าเชื่อถือใน:

ปริมาตร	ระยะการทํางาน	ระยะเก็บของ
อุณหภูมิ	-20°C ถึง 60°C	-20°C ถึง 55°C
ความชื้น	5% ถึง 75% RH	≤ 75% RH
ความสูง	สูงสุด 2000m (เพียงการติดตั้งภายใน)
การแยกตัว	ความต้านทานความกระชับกําลังไฟฟ้า 2800VDC/60s/2mA

คู่มือการเชื่อมและเชื่อมต่อ

BMU ใช้หน่วยรับ AFE สี่หน่วย แบ่งกระจายไปทั่วเครื่องเชื่อม J2 ~ J5:

เครื่องเชื่อม	โซลล์	หน่วย AFE
J2	ช่อง 1-13	AFE #1
J3	ช่อง 14-26	AFE #2
J4	ช่อง 27-39	AFE #3
J5	ช่อง 40-52	AFE #4

กติกาการใช้สายไฟที่สําคัญ: สายตัวอย่างความดันของแบตเตอรี่และสายไฟฟ้า AFE ชิปต้องใช้สายไฟที่แยกแยกและเป็นอิสระ - พวกเขาไม่สามารถใช้สายไฟเดียวกันชิป AFE แต่ละชิปต้องมีสายไฟฟ้าที่กําหนดไว้.

คําแนะนํา ความ ปลอดภัย ที่ สําคัญ

ตลอดเวลาเชื่อมต่อสายไฟด้านแบตเตอรี่ก่อนเชื่อมต่อกับ BMU - ไม่เคยเชื่อมต่อ BMU ก่อนการรักษาความแรงดันการประกอบและอุณหภูมิการเชื่อมต่อ sonda กับแบตเตอรี่
ใช้ เครื่องมือ ที่ ป้องกัน ภายใน การ ติดตั้ง การ ใช้งาน และ การ ดูแล
ใช้อุปกรณ์ส่วนตัวที่เหมาะสม เช่น ถุงมือยางกันหนาว ป้องกันตา และรองเท้ารองเท้ายางกันหนาว
หากเศษโลหะตกในแบตเตอรี่ระหว่างการทํางาน ถอนมันออกโดยทันทีด้วยเครื่องมือที่กันหนาว - ไม่เคยปล่อยสิ่งต่างหากในภายใน
ติดตามแผนภูมิการเชื่อมไฟฟ้าอย่างเคร่งครัด เพื่อป้องกันการเสียหายของบอร์ดวงจร
หลีกเลี่ยงการใช้งานยาวนานในสภาพแวดล้อมที่มี: อุณหภูมิ / ความชื้นสูงเกินไป, สั่นแรงแรง, แสงแดดตรง, ฝุ่น, สารกินหรือวัสดุที่เผาไหม้

การใช้งาน

ระบบเก็บพลังงานขนาดสาธารณะ
ตู้แบตเตอรี่สําหรับการค้าและอุตสาหกรรม
แบตเตอรี่ความดันสูง (LFP/NMC chemistry)
การบูรณาการพลังงานที่สามารถปรับปรุงได้ (พลังแสงอาทิตย์/พลังลม)
ระบบไมโครกรีด และ ระบบตัดจุดสูง

การสนับสนุนทางเทคนิค

สําหรับรายละเอียดล่าสุด ไฟล์ CAD 3 มิติ หรือสอบถามการตั้งค่าตามสั่ง กรุณาติดต่อการสนับสนุนทางเทคนิคของ GCE:
